我院硕士生宋哲鹏在刘敬副教授的指导下，于2025年11月在《Applied Surface Science》上发表题为“Microstructure and corrosion performance of laser-clad FeCoCrNiMoCu0.8Six eutectic high-entropy alloy coatings: role of”的研究论文。

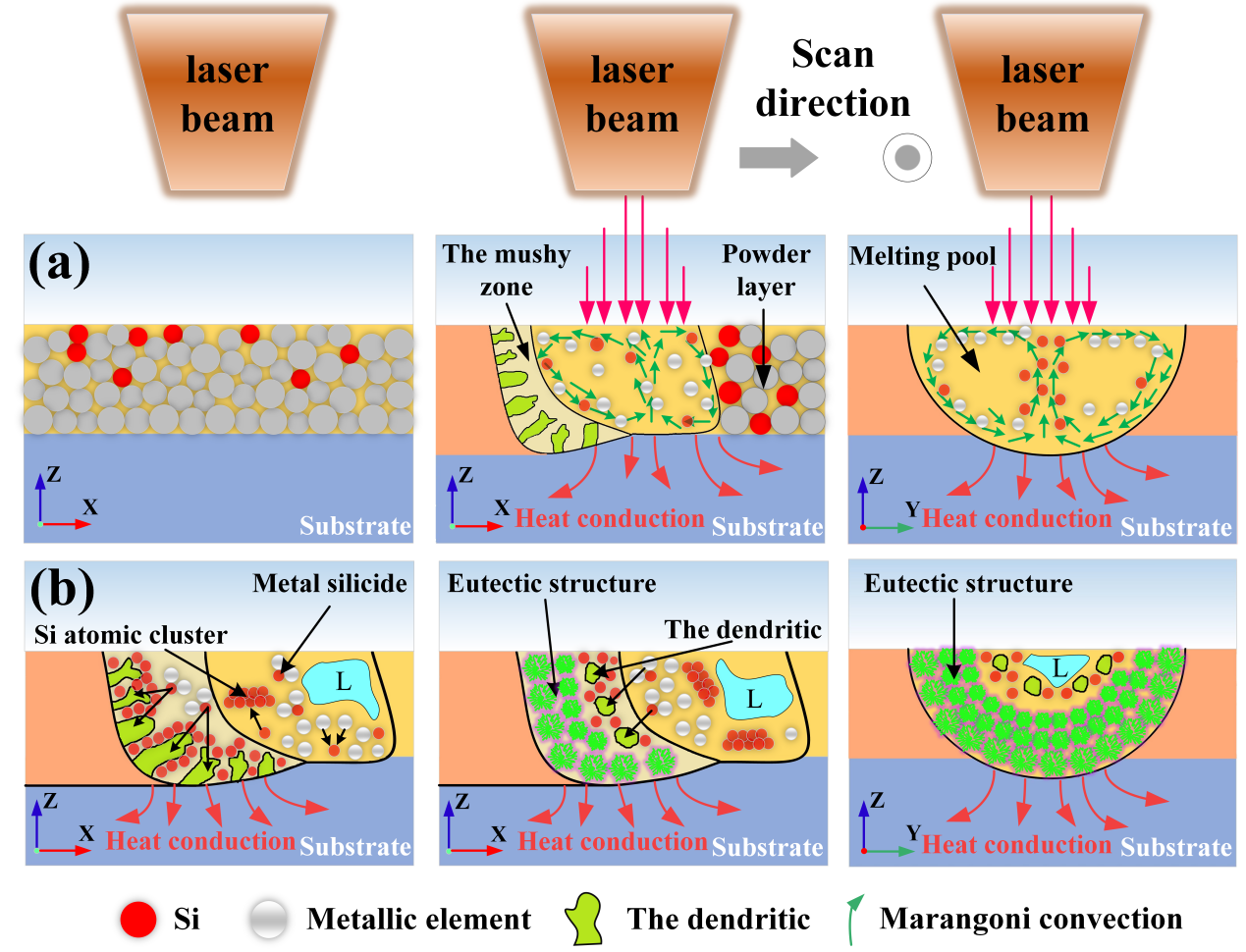

Si元素作为典型的类金属元素，其可能通过改变合金相组成、调控氧化膜生长动力学或引入特殊界面结构等方式，对合金的耐蚀性能产生独特影响。本研究采用激光熔覆技术在SUS304不锈钢表面制备了FeCoCrNiMoCu0.8Six （x=0.2,0.3和0.4）共晶高熵合金（EHEA)涂层，研究了Si含量对微观组织演变和耐腐蚀性能的影响。研究发现，随着Si含量的增加，富Cu相由连续偏析带转变为离散分布，共晶团簇单元尺寸减小，降低了微区成分的不均匀性。电化学腐蚀结果揭示，Si0.4合金表现出最优的腐蚀抗力，其腐蚀电流密度最低，钝化区间跨度最大。此外，Si0.4合金表面的钝化膜厚度最大（d=8.1nm），主要由高价态氧化物和氢氧化物组成，能有效阻碍腐蚀离子的渗透。钝化膜中的Si优先氧化形成SiO2，推动了体系向Si/SiO2平衡态转变，间接促进了Cr2O3的富集。SiO2与Cr2O3构成的复合氧化层，能够显著增强钝化膜的稳定性和自修复能力。 Fig. 1 Schematic illustration of microstructural evolution of FeCoCrNiMoCu0.8Six coating: (a) melting process; (b) solidification stage. 该研究得到了国家自然科学基金(Grant No. 52205181)、山东省高等学校“青创团队”计划项目(Grant No. 2022KJ089)和山东航空学院研究生创新基金(Grant No. SHSYCX18）的资助 《Applied Surface Science》是Elsevier旗下的著名期刊，专注于发表表面科学及其应用领域的原创性研究成果。该刊主要发表材料科学、物理学等多个学科的重要学术平台。2025年影响因子达到6.9，为中科院SCI二区期刊。 原文链接：https://www.sciencedirect.com/science/article/abs/pii/S0169433225027795
