2026年2月，航空宇航与机械学院教师崔帅博士在《Journal of Non-Crystalline Solids》上发表题为“Corrosion and wear behavior of Fe-based amorphous coating under different sliding frequency and corrosion environment”的研究论文。
本研究以爆炸喷涂技术为制备手段，在Q235钢基体表面成功制备Fe基非晶涂层，系统探究了滑动频率与离子浓度对该涂层摩擦学行为的作用机制。研究结果表明，涂层磨损率随滑动频率的提升呈线性递增趋势，该变化规律主要源于高频往复加载过程中循环应力的持续累积效应。干滑动条件下的主要磨损机制是氧化磨损与剥层磨损的耦合。此外，涂层的摩擦学行为对CH+, CSO2-, 和CHSO4-的浓度非常敏感，其磨损损耗程度随各类侵蚀性离子浓度的升高同步加剧。在pH=14的NaOH强碱性溶液中，涂层耐蚀性能显著降低，这一现象可归因于涂层表面钝化膜内部形成了更高密度的位点缺陷，同时生成了大量难溶性Cr(OH)3产物，进一步破坏了钝化膜的致密性与防护性。该Fe基非晶涂层在侵蚀性溶液环境下的摩擦学行为呈现出显著的pH依赖性特征。其中，在强酸性侵蚀介质中，涂层表现出最优的摩擦学性能，获得最低摩擦系数(0.058 ± 0.01)与最低磨损率(5.62×10-6 mm3žN-1žm-1)，该优异性能主要得益于摩擦界面摩擦层内部发生了高强度水合反应，同时生成了大量具备固体润滑作用的MoO3相，进而实现了摩擦界面的高效润滑与磨损抑制。

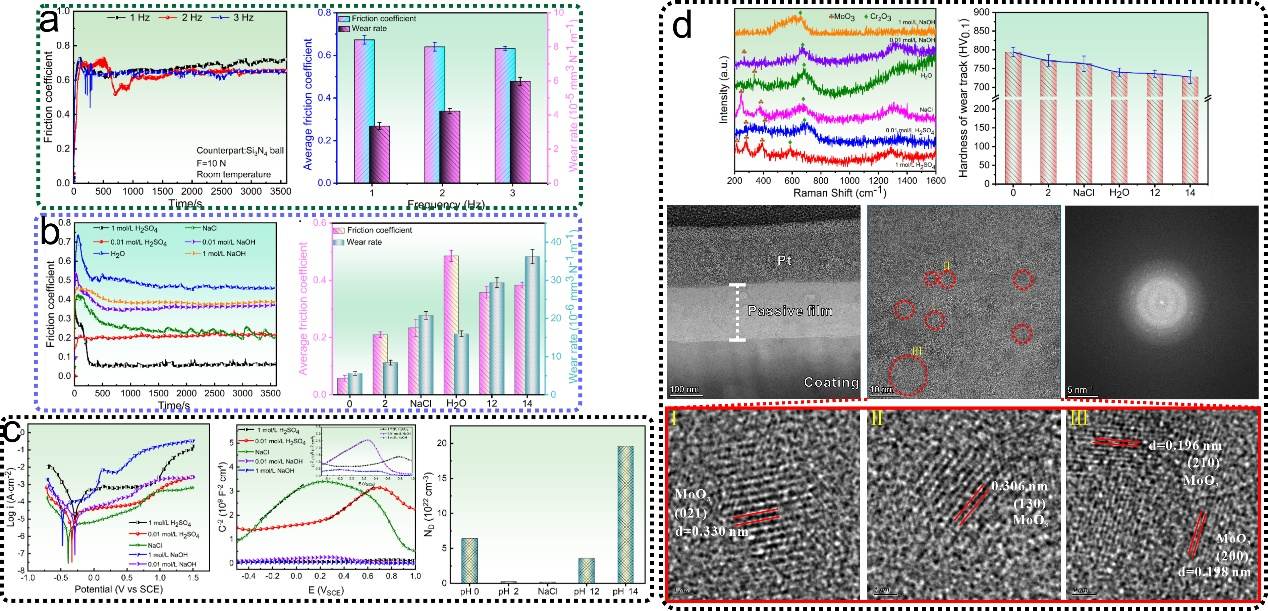

图1. Fe基非晶涂层在（a）不同滑动频率和（b）不同离子浓度下的摩擦学行为；（c）Fe基非晶涂层在不同离子浓度溶液中的腐蚀性能；（d）磨痕拉曼、硬度及TEM分析
该研究得到了山东航空学院博士科研启动基金(2024Y25)的资助。
《Journal of Non-Crystalline Solids》是Elsevier旗下的著名期刊。该期刊是一个发表创新研究和综述的平台，以促进我们对复杂金属合金（包括金属间化合物、金属玻璃和高熵合金）的结构、性能和功能的理解。2026年影响因子达到3.5，为中科院SCI小类二区期刊。
原文链接：https://doi.org/10.1016/j.intermet.2025.108713
